Sunday, January 3, 2021

Thuật toán PID trong ứng dụng điều khiển tự động

 Thuật toán PID là 1 thuật toán cổ điển, thường được sử dụng rất nhiều trong các ứng dụng điều khiển tự động chính xác. Những ứng dụng trong công nghiệp sử dụng PID rất rộng rãi từ  điều chỉnh lưu lượng, nhiệt độ, áp suất, mức độ và lồng ấp,.. chung quy đây là những quy trình yêu cầu tính liên tục.

Thuật toán PID được viết tắt từ 3 thành phần cơ bản của nó bao gồm:

P: Proportional - Có thể hiểu là bộ khuếch đại tỷ lệ của sai số.

I: Integral- Bộ tích phân, Tổng lũy cộng dồn các sai số trong khoảng thời gian.

D: Derivative- Thể hiện sai số tức thời, hay còn gọi là tốc độ thay đổi của lỗi.

PID là 1 bộ điều khiển có sự hồi tiếp, mục đích cốt lõi của bộ điều khiển PID là ép buộc tín hiệu phản hồi về phải khớp với giá trị mong muốn( Setpoint) hay khớp với giá trị được cài đặt trước.

Sơ đồ khối của PID controller

Trong đó, Plant Process chính là hệ thống cần được điều khiển.

Nguyên lý thuật toán:

Bài toán ví dụ:

Giả sử ta muốn bánh xe quay được 200 vòng/giây, tương đương giá trị PWM cho động cơ là pwm = 200 xung, nếu không có sự cản trờ hay sự thay đổi về trọng lượng thì xe sẽ chạy đúng với tốc được cài đặt là như vậy. Nhưng thực tế xe đang chạy vào mép lề của một bãi cát (tức là bánh trái chạy ở đường bình thường, bánh phải chạy trên bãi cát), ma sát lớn làm bánh xe chỉ quay được 100 vòng/giây, như vậy xe có thể chạy lệch phải. Tính được độ lỗi bánh xe phải lúc này là 100 vòng. Vậy để xe chạy thẳng, cần tăng tốc độ truyền vào cho động cơ bên phải ở thời điểm này để giúp bánh xe đạt được 200 vòng/giây bất kể có ma sát. Từ giá trị độ lỗi của số vòng quay, cần quy ra giá trị pwm để truyền vào cho động cơ.

Khi này pwm = 200 + 50 (giả sử: 100 vòng/giây ~ 50 pwm).

* Lưu ý: những con số trong ví dụ này là giả định.

Kết quả của thuật toán là độ lỗi của tốc độ động cơ tại một thời điểm, sử dụng thông tin từ giá trị này để điều chỉnh, đưa vào bài toán một cách hợp lý.

"Còn tiếp"

Link tham khảo:

https://www.ni.com/en-sg/innovations/white-papers/06/pid-theory-explained.html

https://www.stdio.vn/dien-tu-ung-dung/thuat-toan-pid-trong-dieu-khien-tu-dong-3Iu1u

https://www.mes-insights.com/amp/the-working-principles-of-a-pid-controller-a-929190/?cmp=go-ta-art-trf-MES_DSA-20200217&gclid=Cj0KCQiA88X_BRDUARIsACVMYD-W_zGzgHFnAha4NgpXbJAR63J-QsLuXaxwhK-Atvw-8FMe8if8OlcaAsL8EALw_wcB

https://ctms.engin.umich.edu/CTMS/index.php?example=Introduction&section=ControlPID#7


Saturday, August 1, 2020

Các website hay về điện tử cần biết

I/ Thiết kế mạch online:
Là 1 địa chỉ hay về mô phỏng mạch điện online.
web có giao diện dễ sử dụng và có tương tác mô phỏng khá trực quan và hữu ích.

II/ Các địa chỉ websie hay về điện tử:
Tác giả này có các ứng dụng khá hay về đèn LED.
Học về các kiến thức điện tử cơ bản, cấu kiện và các mạch nguồn, mạch khuếch đại, mạch dao động, mạch số,...
Có rất nhiều các dự án về điện tử.
Có những dự án khá hay về điện tử IOT, máy in 3D,...
Nhưng tính chất còn hơi hướng về kinh doanh nên không có thực sự chia sẻ sâu và hay về điện tử.
Có nhiều bài viết hướng dẫn về điện tử, lập trình nhúng và những đề tài hay.
Bên cạnh đó còn có chuyên mục DIY cho những ai ham muốn tìm tòi sáng tạo những ứng dụng hay.
Điện tử công suất và tài liệu về các dạng mạch nguồn
8/ https://tools.analog.com/en/photodiode/
Photodiode Circuit Design Wizard
9/ https://www.teachmemicro.com/
Các hướng dẫn về các dòng vi điều khiển thông dụng như PIC, Arduino, Pi, Beagle,...
III/ Lập trình LabVIEW và MCU:
Xem lại các webinar và video hay của NI.
IV/ Online learning web:
3/ LabVIEW:
https://forums.ni.com/t5/General-Academic-Projects/LabVIEW-free-Online-Training-Resources/ta-p/3496190?profile.language=en

https://www.ni.com/en-vn/innovations/videos/12/free-online-ni-labview-training-for-students-and-educators--3-ho.html
[ sẽ còn bổ sung thêm]

Saturday, July 4, 2020

Mạch khuếch đại đệm

Mạch khuếch đại đệm

Xin chào các bạn, hôm nay chúng ta sẽ cùng nhau thảo luận các vấn đề cụ thể sau :

-        Mạch khuếch đại đệm là gì ?

-        Tại sao lại phải sử dụng mạch đệm?

-        Sự khác nhau giữa mạch đệm và mạch khuếch đại đảo đơn vị  .

Mạch khuếch đại đệm hay còn gọi là mạch lặp áp hay mạch lặp nguồn , mạch khuếch đại đơn vị hay khuếch đại cách ly .




Vout = Vin .

Độ lợi của mạch Acl = 1 .

Thực ra cách mắc ở đây chúng ta đang lợi dụng 1 tính chất của opamp , đó là sử dụng trở kháng ngõ vào rất lớn  của opamp . Nhằm để hạn chế việc bị suy giảm biên độ tín hiệu, cụ thể là tránh làm suy giảm điện áp.

Các bạn hãy xem xét mạch sau để hình dung :

Chúng ta đều biết rằng với bất kỳ 1 thiết bị cấp nguồn thì bản thân nó luôn tồn tại 1 giá trị trở kháng – hay còn gọi là nội trở .

Mọi chyện sẽ không có gì nghiêm trọng nếu nội trở của nguồn bằng 0 hoặc rất nhỏ so với trở kháng của tải .

Nếu nguồn có giá trị nội trở lớn, hay vài  kilo-omh thì nó cũng ảnh hưởng đến áp ra ở tải, vậy làm sao để áp ra ở tải đạt giá trị lớn nhất được ?

Ta thử đặt bút tính áp ra trên tải R load như sau, sử dụng cầu chia áp :



Ta thấy rằng để áp trên tải càng lớn thì rõ ràng R load phải càng lớn, lớn hơn rất nhiều so với nội trở nguồn .

Vậy giả sử nếu nguồn tín hiệu thực tế của chúng ta có nội trở khá là cao tầm từ 5k-90komh , mà tải có trở kháng lại quá thấp , làm sao để cách ly và nguồn tín hiệu ra tải ít bị suy giảm biên độ?

Câu trả lời đó chính là mạch đệm , có 2 công dụng :

+ cách ly ngõ vào và ngõ ra .

+đảm bảo nguồn áp ra bằng áp vào  , ít bị suy hao biên độ so với tín hiệu gốc .

Bời vì trở kháng ngõ vào của opamp thường rất lớn , dao động trên 10^7 omh .

Mạch khuếch đại đệm được sử dụng rất nhiều trong thực tế .

Vậy tại sao chúng ta không sử dụng mạch khuếch đại đảo có độ lợi |Av| = -1.
Inverting Operational Amplifier - The Inverting Op-amp

Thứ nhất đó là vì tín hiệu ở ngõ ra sẽ bị đảo pha .

Thứ hai, trở kháng ngõ vào của mạch sẽ không còn cao, phụ thuộc vào trở của mạch ngoài. Ví dụ :



Mạch đệm, ở đây  do trong spice yêu cầu tại ngõ vào không đảo phải có ít 2 điểm nối nên ở đây mình lấy trở ngoài R_in thay cho nội trở ngõ vào của opamp mong các bạn thông cảm, mạch này không khác với mạch đệm nha!!!



Các bạn có thể thấy rõ ràng, chính vì không biết nên chúng ta đã bỏ qua nội trở của nguồn, dẫn đến hiện tượng sụt áp rất lớn trên trở ngõ vào Ri .

Các bạn hoàn toàn có thể chứng minh để tìm được điện áp như trên mạch mô phỏng kia .

Hy  vọng qua ví dụ này thì các bạn đã thấy rõ sự khác biệt giữa mạch đệm và mạch khuếch đại đảo.

Chúc các bạn 1 ngày làm việc và học tập hiệu quả!



Thành phố HCM – ngày 4-6-2014 .

Lê Thành Nhân – Bài viết dành tặng đến chú Ngô Bá Trí .




Saturday, May 2, 2020

Cách xử lý lỗi ổ đĩa C bị chiếm quá nhiều dung lượng sau khi cài phần mềm LabVIEW(NI soft takes up too much space on SSD)

Xin chào các bạn,
Tình hình là máy tính của mình sau 3 năm sử dụng học tập và lập trình thì mình cảm thấy nó khá là đơ cạnh đó, nó còn thường xuyên bị các lỗi lặt vặt. Do đó, vào 1 ngày đẹp trời, mình quyết định cài lại Win.
Mọi chuyện diễn ra khá là bình thường( dân kỹ thuật nên cài win là chuyện bình thường như cân đường hộp sữa). Tuy nhiên cho đến khi mình thực hiện cài phần mềm LabVIEW vào máy, đang cài ngon lành cành đào thì đột nhiên bị mất điện. Thế là công toi, mình phải cài lại phần mềm từ đầu.
Nhưng sau khi mình cài xong thì mới tá hóa phát hiện ra là.
Như hình các bạn thấy rồi đấy, đó là ổ C của mình đã bị chiếm dụng hết toàn bộ 128GB( Ổ C mình sử dụng loại SSD).
Thật là vô lý, trước giờ máy mình cài LabVIEW, Altium, Matlab, Orcad,... thì 128GB dữ liệu là thoải mái.
Trong khi mình mới cài lại Win và phần mềm này thì không thể nào đầy ổ đĩa được.
Bây giờ thì mình sẽ phải đi tìm nguyên nhân vì sao nhé?
Điều đầu tiên, mình check toàn bộ các folder trong ổ đĩa C, để xem tổng dung lượng là bao nhiêu?
Ctrl + A: Chuột phải chọn Properties thì tổng dung lượng là 69GB.
Tổng dung lượng của ổ C là 117GB( 128GB nhưng chỉ sử dụng được tối đa có nhiêu đây thôi à).
Vậy mình bị mất đến 117-69 = 48GB.
Mình cũng thử kiểm tra luôn với phần mềm LabVIEW full và cài thêm các add ons, tool thì tổng dung lượng lần lượt là:
C:\Program file (x86)/National Instruments: 13.1GB.
C:\NIFPGA: 25GB.
Như vậy tổng cộng LabVIEW full sẽ mất 38.1GB. Thực ra với LabVIEW thì chỉ mất 13GB trở lại thôi, nhưng do mình có sử dụng thêm gói package FPGA nên mới lớn đến nhiều như vậy.
Quay trở lại vấn đề 48GB bị hụt mất, mình đoán khả năng ở các folder ẩn.
Để hiện các folder ẩn, bạn chọn như sau:
Trên Menu bar\Tool\Folder options

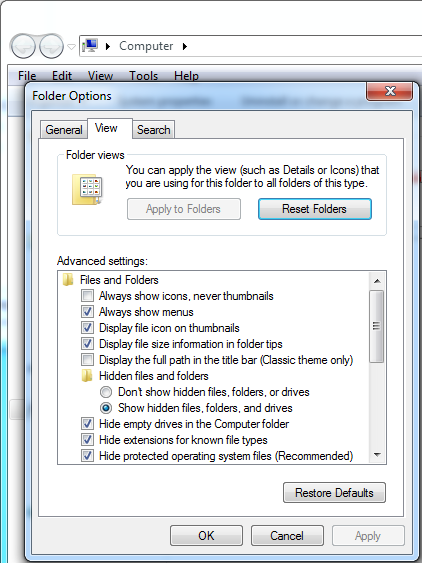

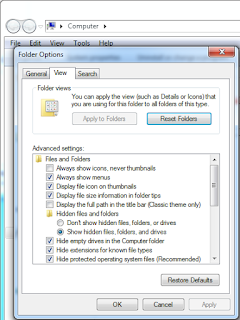

Ta sẽ có bảng
Chọn vào ô Show hidden files như hình.
Lúc này, trên explore sẽ có thêm folder ProgramData
Mình kiểm tra dung lượng trên folder này gần bằng với dung lượng bị hao hut kia.

Mình kiếm tra từng folder thì thấy folder C:\ProgramData\National Instruments này là chiếm dung lượng xấp xỉ dung lượng bị mất.
Như vậy khả năng là do khi đang cài phần mềm mà bị mất điện thì lúc này, phần mềm tự back up vào tất cả các data vào đây( lưu ý là mình cài bằng phần mềm online của NI).
Sau khi lọc các folder nào chiếm tài nguyên thì lựa ra được 2 ứng viên sau:
C:\ProgramData\National Instruments\MDF\ProductCache
C:\ProgramData\National Instruments\NI Package Manager\packages
Như vậy đây là thủ phạm rồi.
Nhưng liệu có nên xóa nó được hay không?
Mình có thử tìm kiếm trên trang chủ của NI thì kiếm được link sau:
Link NI
Theo link trên thì nó cho phép có thể xóa được. Do vậy mình mạnh dạn xóa nó luôn, để thử xem phần mềm LabVIEW đang sử dụng có bị lỗi không nhé.

Ta đa, kết quả là ổ C đã trở về từ vạch đỏ.
Thử khởi động lại phần mềm LabVIEW để kiểm tra nhé:


Well done! Phần mềm vẫn chạy được nhé.
Giờ thì tận hưởng với LabVIEW 2019 và LabVIEW Home Community phiên bản free nhé.



Friday, April 17, 2020

Sử dụng thuật toán machine vision để phát hiện bệnh võng mạc do tiểu đường.

1. Khái niệm về bệnh võng mạc do tiểu đường

Biến chứng tiểu đường (BCTĐ) tại mắt được ghi nhận bao gồm tăng nhãn áp cao, đục thủy tinh thể và bệnh lý võng mạc. Các bệnh này cần được phát hiện sớm để điều trị kịp thời, ngăn chặn mù lòa. Người bệnh tiểu đường cần lưu ý những sự thay đổi bất thường tại mắt để đi thăm khám.
Bệnh võng mạc do tiểu đường thường phát triển trên những bệnh nhân tiểu đường type 1 hoặc type 2 và tiến triển qua nhiều năm, có hai loại bệnh võng mạc đái tháo đường tiềm ẩn nguy cơ gây mất thị lực, đó là:
  • Bệnh võng mạc tiểu đường không tăng sinh: là những mạch máu võng mạc bị tổn hại có thể trở nên tắc nghẽn hoặc biến dạng. Dịch, chất béo và protein rò rỉ ra khỏi bên ngoài các mạch máu bất thường. Dịch lỏng đó khu trú trong võng mạc gây ra hiện tượng phù nề, dẫn đến suy giảm thị giác sắc nét cho người bệnh.
  • Bệnh võng mạc tiểu đường giai đoạn tăng sinh là do sự phát triển của các mạch máu cấu trúc bất thường trên bề mặt của võng mạc. Những mạch máu này có thể gây ra tình trạng chảy máu. Bệnh này có thể gây bong võng mạc, là tình trạng tách ra của các lớp võng mạc, đó là một trong những hậu quả nặng nề nhất của bệnh lý võng mạc tăng sinh.

2. Dấu hiệu của bệnh võng mạc do tiểu đường

Do biến chứng của bệnh tiểu đường có thể dẫn đến các hiện tượng:
  • Bệnh tăng nhãn áp: Điều này chỉ có thể được chẩn đoán qua máy đo thị lực để xác định áp lực nội nhãn(IOP: Intra Oncular Pressure). Và thông thường để chẩn đoán thì thường phải có sự chỉ định từ bác sĩ chuyên khoa cũng như máy móc y tế hỗ trợ.
  • Bệnh đục thủy tinh thể: Dấu hiệu nhận biết là mắt bệnh nhân sẽ không nhìn được rõ, thấy mờ và thủy tinh thể của bệnh nhân sẽ bị đục. Để xác định độ đục thì thường sẽ kiểm tra thăm khám mắt bằng bác sĩ chuyên khoa mắt với sự hỗ trợ của kính sinh hiển vi để giúp bác sĩ quan sát.
  • Bệnh võng mạc tiểu đường: Võng mạc tiểu đường xảy ra do tình trạng tổn thương mạch máu ở võng mạc mắt. Biến chứng này nguy hiểm và tiến triển phức tạp gây nên các bệnh lý như phù hoàng điểm, xuất huyết dịch kính, bong võng mạc. Để xác định thì bệnh nhân sẽ được các bác sĩ cho tiến hành chụp ảnh đáy mắt kết hợp với 1 số phương pháp chẩn đoán khác như chụp ảnh OCT.
Do biến chứng tiểu đường có nhiều ảnh hưởng, tuy nhiên với bệnh lý võng mạc tiểu đường thì sẽ dùng hình ảnh để chẩn đoán. Do vậy, nếu mình có thể ứng dụng công nghệ xử lý ảnh để có thể phân tích 1 số hình ảnh đáy mắt và có thể kết hợp với hình ảnh OCT để mà có thể đưa ra chẩn đoán sớm và nhanh hơn cho người bệnh. Công cụ này tuy có thể xác định dấu hiệu bệnh nhưng nó cũng không có nghĩa là không cần sự tư vấn từ phía bác sĩ, mà nó chỉ là 1 công cụ để giảm thiểu thời gian thăm khám cho bác sĩ. Và cung cấp thêm công cụ để giúp cho các bác sĩ dễ dàng nắm được mức độ tổn thương khách quan, tăng độ chính xác hơn.
Tuy nhiên, đây chỉ mới là ý tưởng của cá nhân mình. Còn việc thực hiện nó như thế nào, giải thuật để xử lý ra sao thì cũng cần phải có sự nghiên cứu sâu hơn về bệnh lý, cũng như sự hỗ trợ của bác sĩ về dấu hiệu nhận biết.
Tuy nhiên, trong tương lai không xa, công nghệ này có thể sẽ có phát triển mạnh hơn nữa.
< Còn tiếp>

Thursday, April 9, 2020

Tìm hiểu lý thuyết về Op-Amp


Amplifiers and operation amplifier circuit.

1 . Khuếch đại là gì ?
Khuếch đại ở đây có nghĩa là sự phóng đại các tín hiệu đó lên (Maginifes signal). Trái tim của mạch khuếch đại chính là nguồn điều khiển các tín hiệu đầu vào Chúng ta hãy xem 1 ví dụ đơn giản về mạch khuếch đại điện áp :


+ Điện áp vào là V1, thì ta có tín hiệu vòng hở(open) V2 = k.V1 , k được gọi là độ lợi vòng hở(open circuit gain).
+ Trong 1 mạch khuếch đại lý tưởng thì Ri = vô cùng và Ro = 0 (Ohm- đọc là ôm).
ð Mạch khuếch đại vi sai ở đây có nghĩa là khuếch đại những tín hiệu sai lệch có biên độ cực nhỏ .
a.     Xét ví dụ 1 :


Cho nguồn điện áp thực tế Vs với nội trở  là Rs, nối vào đầu input của mạch khuếch đại với trở kháng là Ri .Tìm biểu thức quan hệ giữa V2/Vs ?
Bài giải :



-        Mạch khuếch đại tải nguồn .
-        Độ lợi vòng lặp hở (open loop gain) giảm bởi yếu tố


b.    Ví dụ 2 :
Cũng như ví dụ 1 nhưng tại điện áp ra V2 nuôi thêm 1 tải Rload (Rl), tìm   ?
Bài giải :
Cmtt như câu a , ta có biểu thức :

+ Độ lợi vòng lặp mở giảm nhanh hơn bởi có thêm yếu tố Rl/(Rl+Ro), điều  này cũng làm điện áp đầu ra phụ thuộc vào tải.

2 . Hồi tiếp trong mạch khuếch đại :


Khái niệm về hồi tiếp là gì? Hồi tiếp hiểu nôm na là sự kiểm tra lại thông số của đầu ra để đưa lại phần điều khiển control nhằm đảm bảo mức ra đạt yêu cầu .
Ví dụ về hồi tiếp :
+ Độ lợi của mạch khuếch đại có thể điều khiển được bởi phần hồi tiếp giữa tín hiệu đầu vào input  và đầu ra output .
+ Mạch hồi tiếp :

Hồi tiếp ở đây lấy tín hiệu thông qua trở R2 , tỷ lệ hồi tiếp (the feedback ratio) theo công thức sau :

chính vì vậy mà ta có thể thay đổi được độ lợi
khuếch đại nhưng cũng chính vì vậy làm cho độ khuếch đại này thấp hơn so với độ lợi vòng lặp hở(open loop gain).Mạch hồi tiếp chính là 1 mạch điều khiển kín nên độ khuếch đại đóng(close loop gain) .
Ví dụ 3 : Xét mạch điện như hình dưới .Hãy tìm biểu thức lien hệ giữa V2/Vs ?

Áp dụng định luật KCL (Kirffchof ‘s current Law).
Áp dụng KCL  :
+ Tại nút A :

Từ 2 phương trình trên, ta có:


3. Mạch khuếch đại thuật toán(Operational aplifiers) :
a. Sơ đồ cấu tạo mạch opamp bên trong opamp :


Đây chính là sơ đồ cấu tạo của opamp sử dụng các bóng bán dẫn transistor. Sơ đồ nguyên lý của Op-Amp bên trong rất phức tạp. Hình trên chỉ là diễn giải cơ bản chưa hoàn toàn chi tiết. Chúng ta cũng không cần phải bỏ quá nhiều thời gian vào để phân tích nó làm gì, chỉ cần chúng ta hiểu được hoạt động và nguyên lý cơ bản để sử dụng.

b. Mạch opamp tích hợp (IC opamp ) :
+ Mạch khuếch đại thuật toán (OpAmp) là 1 thiết bị có 2 đầu vào input- và input+
Input- : Inverting – đầu vào đảo .
Iput+ : Noninverting – đầu vào không đảo .
+ Cũng như tất cả các linh kiện bán dẫn khác thì để opamp hoạt động được thì cần phải cấp nguồn DC  (+Vcc , -Vcc, và chân ground chung)
 Ký hiệu của opamp là đây!

+ Tín hiệu ra output của opamp phụ thuộc vào Ed = V+ - V-  . Ở đây chúng ta sẽ bỏ qua sự ảnh hưởng của điện dung, mà thực tế thì linh kiện bán dẫn nào cũng bị ảnh hưởng của điện dung cả( ảnh hưởng rất nhỏ nhé.) . Trong phạm vi tuyến tính thì Vo = A*Ed , như vậy với vòng lặp hở thì độ lợi A sẽ lớn vô cùng.

+ Vo sẽ bão hòa tại thời điểm mà Ed vượt quá mức |Ed| > Vcc/A
+ Trong thực tế thì trở kháng đầu vào Ri rất lớn, nhưng trở kháng ngõ ra lại rất nhỏ.Độ lợi A thuộc từ khảng 105  đến vài triệu .
Vd2 :
Cho mạch opamp với các thông số sau : Vcc = 15V, A = 105 , V-  = 0 .Tính giới hạn trên V+ mà mạch thuộc khoảng tuyến tính . ?
Giải :

Như vậy đối với các mạch khuếch đại opamp mà mắc kiểu open loop thì độ khuếch đại là rất lớn , chỉ cần tín hiệu vào 1mV thì ở đầu ra tín hiệu cũng đã bị bão hòa .
Để tránh trường hợp đó thì người ta sử dụng các mạch khuếch đại hồi tiếp âm.

Còn tiếp.

Tìm hiểu về cách đọc Datasheet


How to read datasheet

Đối với người kỹ sư điện tử ,thì yêu cầu đầu tiên đó là phải biết đọc thông số của linh kiện của nhà sản xuất – hay còn gọi là datasheet .
Vậy datasheet là bảng thông số  thiết kế của linh kiện – do nhà sản xuất thiết kế. Giải thích cách làm việc của linh kiện cũng như cách sử dụng nó .
Nhưng do thông số của mỗi linh kiện là do nhà sản xuất chế tạo nên để đọc được cũng không hề đơn giản.
Chưa kể phong cách viết của mỗi kỹ sư mỗi người mỗi khác gây khó khăn cho chúng ta.
Tuy nhiên thì Datasheet vẫn là nơi tốt nhất để cho chúng ta có thể tìm kiếm mọi thông tin.Vì vậy chúng ta phải bắt buộc đọc được datasheet  nếu bạn là 1 kỹ sư.

Yêu cầu đầu tiên để đọc được datasheet là các bạn phải biết tiếng anh !!!
Nếu bạn nào không biết tiếng anh thì chí ít cũng phải biết cách sử dụng các công cụ search – mà Bác Google là lựa chọn số 1  .
Nếu bạn không có cả 2 yếu tố nói trên thì xin chúc mừng , bạn nên dừng đọc tại đây.Tài liệu này không được viết để dành cho các bạn .
Datasheet cho ta biết được toàn bộ thông số của linh kiện, và mỗi thông số lại cho rất nhiều giá trị .
Đầu tiên chúng ta nên đọc trang 1 để nắm các thông tin tổng quát nhất về IC như ic loại gì dùng vào việc gì điện áp làm việc bao nhiêu, dải đo từ bao nhiêu đến bao nhiêu.
- Đọc phần đến phần overview và đọc những phần quan tâm như tạo thư viện thì quan tâm đến kiểu chân . Việc đọc kiểu chân được quan tâm nhiều nhất khi các bạn phải ngồi thiết kế mạch in ( layout ) .
Trang đầu tiên thường cho biết tổng quan về loại ,chức năng và nét đặc trưng  của linh kiện.Chúng ta sẽ  nhanh chóng nắm được chứng năng cơ bản của nó .Ứng dụng cơ bản, thậm chí 1 vài datasheet còn cho ta biết được sơ đồ khối cấu tạo bên trong của nó (đối với các linh kiện mạch tích hợp – IC ) .



Tiếp đến là miêu tả các đặc trưng vật lý , quy cách đóng gói, sơ đồ các chân output (pinout) , chức năng của mỗi chân .


Đặc tính chi tiết làm việc của linh kiện ,nhà sản xuất sẽ cho bạn những thông số tuyệt đối  absolute maximum ratings  , những  thông số này được lấy từ thực tế và gần mức ngưỡng phá hủy của linh kiện  ,khi thiết kế chúng ta không được tính toán vượt quá mức ngưỡng này .


1 số nhà sản xuất còn cho chúng ta bảng khuyến cáo các thông số nên sử dụng (thông số đặc trưng-typical) . Dải điện áp hoạt động , dòng tiêu thụ , mức logic , bảng trạng thái ,…Điều kiện test thử nghiệm .

Ngoài ra , để người kỹ sư dễ hình dung thì datasheet còn cung cấp cho ta những đồ thị , đặc tuyến làm việc của linh kiện :

Đối với những IC logic thì đi kèm với nó luôn có bảng trạng thái Truth tables , với các chữ H(high) ,L(low),X – nghĩa là mức logic không xác định , chính vì vậy mà khi thiết kế ta phải quan tâm đến các điều kiện đảm bảo cho chip hiểu được mức logic , việc mức logic ở mức 0 ,1 là do nguồn cung cấp quyết định .
Nếu Vout > =2/3 Vcc thì hiểu là mức 1 ,và Vout < 1/3Vcc là mức thấp, trong kỹ thuật số thì chỉ có 2 mức, nhưng thực ra nó vẫn tồn tại 1 khoảng mà chip không thể hiểu được đó là mức gì , không phải 0 ,không phải 1  (Uncertain) .Thực ra , để hiểu rõ hơn thì các bạn có  thể nghiên cứu về mảng logic mờ (Fuzzy) hoặc tham khảo quyển sách Fuzzy logic  keyword  ( Logic mờ ) .

 Đối với các IC tạo xung , clock , Timing thì nó còn có thêm giản đồ xung :

Và điều quan trọng nhất của con linh kiện đó mà người kỹ   sư quan tâm nhất đó là , con linh kiện ứng dụng để làm cái gì ? sử dụng trong lĩnh vực gì  ?
Thì datasheet sẽ cung cấp cho chúng ta những ứng dụng điển hình của linh kiện đó.Các mẫu thiết kế ứng dụng tiêu biểu :


Có thêm các mạch mẫu :

Ngoài ra , đối với các linh kiện có những yêu cầu thiết kế layout riêng , đặc biệt thì datasheet còn có phần hướng dẫn cách thiết kế layout sao cho phù hợp và tối ưu nhất , việc thiết kế layout sẽ ảnh hưởng rất lớn đến chất lượng của mạch đó ,thiết kế pcb


tránh bị nhiễu , suy giảm tín hiệu , EMI ,..
Và trang cuối cùng của datasheet sẽ luôn là quy cách đóng gói package .Đây là những thông số rất quan trọng được dùng để thiết kế footprint cho linh kiện .



Nguồn tham khảo : Sparkfun Electronic .


Thuật toán PID trong ứng dụng điều khiển tự động

 Thuật toán PID là 1 thuật toán cổ điển, thường được sử dụng rất nhiều trong các ứng dụng điều khiển tự động chính xác. Những ứng dụng trong...
